Verticale ladders
(kooiladders, schachtladders, railladders, uitklapbare ladders)

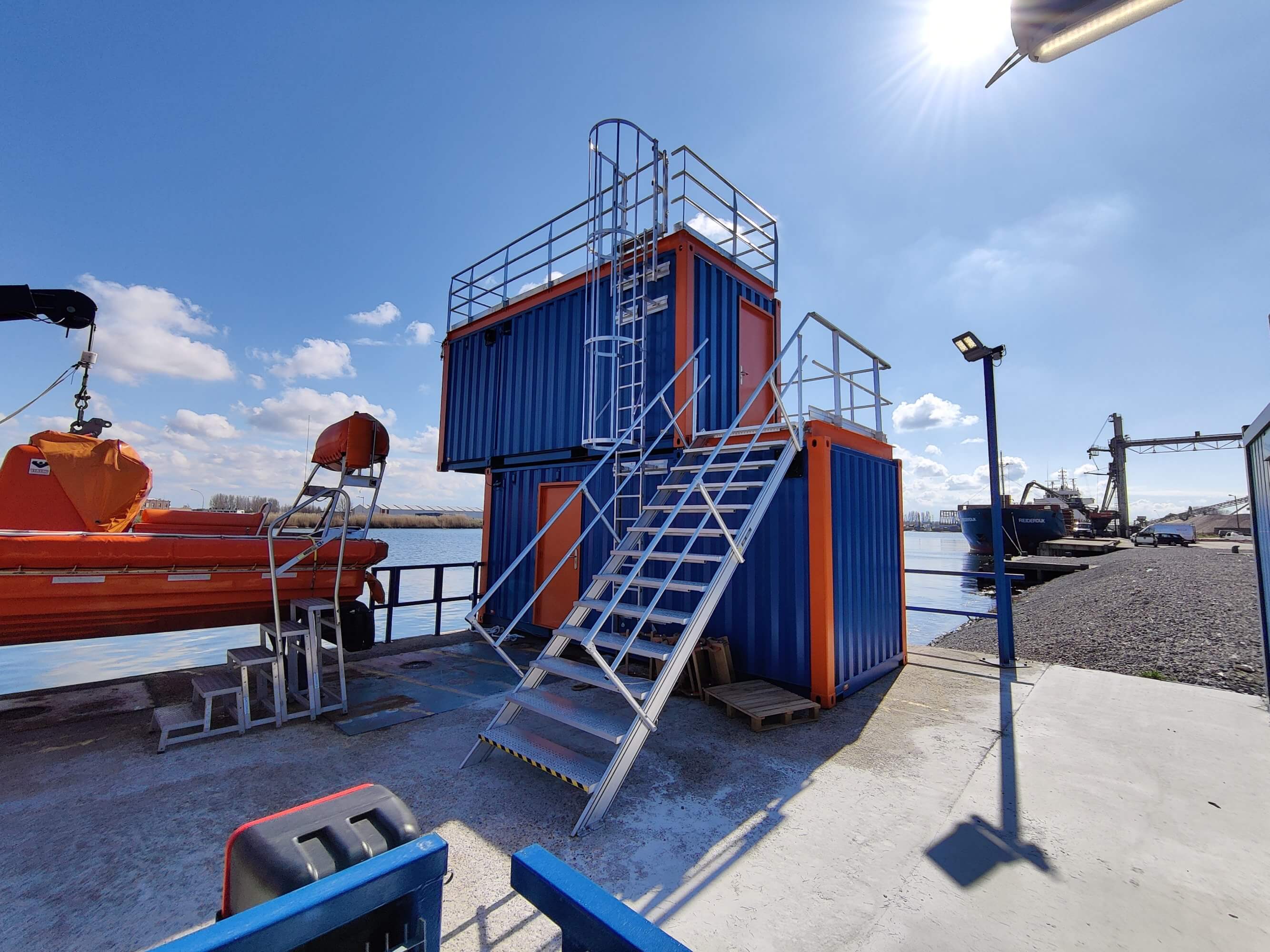

Kooiladders:
Te gebruiken als toegangsladder (DIN 18799-1), als vluchtladder/brandladder (DIN 14094-1) of als toegang tot installaties (DIN EN ISO 14122-4)
Onze kooiladders zijn robuust, hebben een lange levensduur en verschaffen efficiënte en veilige toegang tot machines, installaties, silo’s, daken, … tot op grote hoogtes. Daarom zijn kooiladders één van de meest voorkomende toegangswegen tot deze constructies. Tevens is een kooiladder in geval van brand, … de uitgelezen secundaire vluchtweg. Een ander belangrijk kenmerk is dat ze onderhoudsarm zijn.
Iedere kooiladder is typisch maatwerk. Uw aanvraag wordt in detail met u doorgenomen en desgewenst door onze vakkundige commercieel technische adviseurs op locatie ingemeten. Doordat onze kooiladders modulair zijn opgebouwd en dankzij onze ruime ervaring met dit type klimmateriaal, zijn wij in staat uw aanvraag te behandelen met de snelheid en prijsstelling van serieproductie.
Onze aluminium kooiladders worden door Echelle Europeenne zelf ontworpen en gefabriceerd en zijn wegens onze grote voorraad snel leverbaar. In noodgevallen kan door onze eigen plaatsingsdienst dezelfde dag nog geplaatst worden.
Het lastenblad en de opbouwinstructies voor zelfmontage vindt u hier terug.
Ze worden gebruikt zowel in de industrie als in de bouw en zijn verkrijgbaar volgens de volgende normen:
DIN 18799-1 “vaste ladders aan constructies en gebouwen”
Voornaamste kenmerken:
- Hoogste sport mag 140mm onder het uitstappunt liggen
- Vanaf 10m gebouw- constructiehoogte dient de ladder met verspringing te zijn uitgevoerd
- De maximale lengte van een laddersectie mag niet langer zijn dan 10m
- Afstand van vertrek ladder tot kooi 2.200mm tot 3.000mm max.
- Kooi verplicht vanaf 5m ladderlengte
- …
DIN 14094-1 “Vaste ladders als vluchtweg”
Voornaamste kenmerken:
- Vanaf 10m gebouw- constructiehoogte dient de ladder met verspringing te zijn uitgevoerd
- De maximale lengte van een laddersectie mag niet langer zijn dan 10m
- Afstand van vertrek ladder tot kooi 2.200mm tot 3.000mm max.
- Kooi verplicht vanaf 5m ladderlengte
- Vluchtplatform ter hoogte van elk vluchtraam of –deur
- …
DIN EN 14122-4 “Toegang tot machines en installaties”
Voornaamste kenmerken:
- Hoogste sport dient op hetzelfde niveau als het uitstappunt te liggen
- Vanaf 10m gebouw- constructiehoogte dient de ladder met verspringing te zijn uitgevoerd
- De maximale lengte van een laddersectie mag niet langer zijn dan 6m
- Afstand van vertrek ladder tot kooi 2.200mm tot 3.000mm max.
- Kooi verplicht vanaf 3m ladderlengte
- Uitstaptrede en automatisch dichtklappend deurtje aan uitstappunt
- Valbeveiliging van min. 1500mm links en rechts naast kooiladder
- …
Antwerpse normering /regelgeving
Voornaamste kenmerken:
- Sporten dienen minimaal 550mm breed te zijn tussen de ladderbomen
- Moet minimaal op 500mm afstand van de gevel en vooruitspringende delen bevestigd worden of gebruik maken van een kooi (*) op de ladder
- Afstand tussen sporten bedraagt 25 cm, sport- sportafstand bedraagt 28cm
- Laddergedeelte loopt min. 90cm door boven uitstappunt en wordt uitgerust met uitstaphulp
- Bordes van min. 500x500mm te plaatsen op min. 35cm breedte voor raam of deur
- Optreksysteem is toegelaten doch dient uitgerust te zijn met een valvertraging
- …
* daar de Antwerpse Normen de Duitse DIN normen en Europese EN Normen betreffende kooiladders toelaten - mits toepassing van een ladder van min. 550mm breedte tussen de sporten -, raden wij u ten stelligste aan deze DIN normen (DIN14094-1 // DIN18799-1) of de Europese Norm DIN EN ISO 14122-4 te volgen voor de veiligheid van de gebruiker.
Nomering Oost-Vlaanderen, Vlaams-Brabant en West-Vlaanderen
Zowel voor Oost- als West-Vlaanderen: Kooiladders conform DIN18799-1, DIN14094-1 en DIN EN ISO 14122-4 zijn toegelaten doch u dient dit steeds na te vragen bij de plaatselijke brandweer.
Leuvense normering/regelgeving
HULPVERLENINGSZONE OOST
VLAAMS BRABANT
Een vluchtlader dient te voldoen aan volgende voorwaarden: (art 149)
- De vluchtladder is vervaardigd uit weersbestendige materialen van goede kwaliteit en verkeert in goede staat;
- De afstand tussen raamopening en ladderboom bedraagt maximaal 25cm, tenzij er een toegangsplatform aanwezig is;
- De sporten van de ladder liggen op dezelfde afstand van elkaar. De afstand tussen de assen van de sporten ligt tussen 28cm en 30cm;
- De afstand tussen de ladderbomen ligt tussen 45cm en 60cm. De buig- en torsieweerstand van de sporten voldoet aan de norm
NBN EN 131-2; - De vluchtladder is stevig bevestigd, de bevestigingspunten liggen op een maximale tussenafstand van 2m;
- Tussen de vluchtladder en eventuele obstakels is er voldoende vrije ruimte:
- 18cm tussen de vluchtladder en obstakels gelegen achter de vluchtladder
- 70cm tussen de vluchtladder en obstakels gelegen achter de klimmer
- 35cm vanuit het midden van de sporten ten opzicht van obstakels gelegen naast de klimmer
- De bomen van de vluchtladder moeten minstens 1.5m hoger doorlopen ten opzicht van het opstapniveau. De laagste sport ligt op maximaal 40cm van de grond. Het onderste deel van de ladder mag uitschuifbaar of geleed uitgevoerd worden;
- Eventuele toegangsterrassen of platformen moeten voorzien zijn van een leuning met een hoogte van minimaal 1.10m;
- De vluchtladder die uit 1 geheel bestaat, mag niet langer dan 10m zijn. Langere ladders moeten verspringen, zodat de afdaling onderbroken wordt. De bewoner bereikt via een rustbordes het volgende versprongen ladderdeel;
- Vluchtladders met een lengte van 10m of meer (eventuele verspringende ladderdelen samengeteld) moeten voorzien zijn van een kooi. Ter hoogte van de toegangsniveaus mag een instapopening in de kooi worden voorzien met een hoogte van maximaal 2 meter;
Schachtladders:
Schachtladders of putladders (EN14396) zijn geschikt voor gebruik in riool-, regen- en oppervlaktewater.
Schachtladders zijn smaller uitgevoerd dan bijvoorbeeld kooiladders vanwege de vaak kleine(re) afmetingen van de putten en schachten waarin ze worden gebruikt en worden meestal geplaatst zonder kooi.
Verder wordt vaak, zeker in de buurt van zout of vervuild water, gekozen voor corrosiebestendige uitvoeringen in kunststof (glasvezel) of RVS (inox).
Railladders:
Railladders worden ingezet als permanente toegangsweg in situaties waarbij onvoldoende (bevestigings-)ruimte is voor een ladder met twee ladderbomen, zoals een kooiladder. Dit type ladders komt veel voor op masten.
Evenals de kooiladders voldoen onze railladders, mits compleet uitgevoerd, aan de Europese Norm EN14122-4. Verder zijn de elementen van de EN353-1 van toepassing.
Uitklapbare ladders:
Standaard uitgevoerd in geanodiseerd aluminium en met 15 jaar garantie.
De voordelen van een uitklapbare vluchtladder
De uitklapbare ladder heeft een innovatief ontwerp dat een veilige, permanente tweede vluchtweg of toegangsmogelijkheid biedt zonder afbreuk te doen aan de veiligheid of het esthetische uitzicht van uw gebouw. U kan extra veiligheidsvoorzieningen toevoegen, zoals verlenggrepen en sleutelsloten.
- Innovatief opvouwbaar ontwerp
Het innovatieve vouwmechanisme van de uitklapbare ladder zorgt ervoor dat de ladder netjes in zichzelf kan sluiten wanneer deze niet wordt gebruikt. Dit slimme ontwerp zorgt er niet alleen voor dat de ladder veilig en discreet is, maar ook dat de sporten beschermd zijn tegen de weersinvloeden. - Discreet, laag profiel
Dankzij het discrete en lage profiel van de uitklapbare ladder kan deze worden geïnstalleerd zonder afbreuk te doen aan het esthetische uiterlijk van het gebouw. De gesloten ladder heeft een profiel van 74 mm en het "afvoerpijpachtige" uiterlijk zorgt ervoor dat hij geen ongewenste aandacht trekt. - Modulaire constructie
De uitklapbare ladder is opgebouwd uit modulaire delen (1,5 meter, 1,8 meter, 2,1 meter enz.) met een sportafstand van 30cm. Dankzij dit unieke ontwerp kan de ladder op bijna elke lengte worden gemaakt, tot 10 m, en kunnen we een ladder aanbieden die aan de meeste toepassingen en vereisten voldoet. - Inbraakwerend ontwerp
De anti-ontgrendelingspen zorgt ervoor dat onbevoegden geen toegang hebben tot de ladder en deze kan bovenaan of onderaan de ladder worden aangebracht, afhankelijk van de individuele vereisten voor toegang. Indien nodig kan ook een sleutelslot worden aangebracht om de veiligheid te verhogen. - Anti-slip Laddersporten
Elke sport van de uitklapbare ladder heeft een uniek antislipontwerp dat de veiligheid van de gebruiker waarborgt bij het afdalen/beklimmen van de ladder. De sporten zijn verborgen in het profiel van de ladder wanneer deze gesloten is, wat extra bescherming biedt tegen weersinvloeden. - Weerbestendige constructie
Dankzij de constructie van geanodiseerd aluminium en de roestvrijstalen bevestigingen is de uitklapbare ladder bestand tegen de zwaarste weersomstandigheden. Deze robuuste constructie en het innovatieve vouwmechanisme zorgen ervoor dat de vitale onderdelen beschermd zijn tegen de weersinvloeden. - Betreden vanop meerdere verdiepingen
In de uitklapbare ladder kunnen extra ontgrendelingsstations worden ingebouwd, zodat de ladder vanaf meerdere verdiepingen kan worden betreden en geschikt is voor gebouwen met meerdere verdiepingen. - Gemakkelijk te volgen installatiegids
Elke ladder wordt geleverd met een gemakkelijk te volgen handleiding. Wij leveren ook alle bevestigingsmiddelen die nodig zijn tijdens het installatieproces. U kan uiteraard ook de plaatsing laten uitvoeren door onze eigen plaatsingsdienst. - Kwaliteitsgarantie en gemoedsrust
De uitklapbare ladder is ontworpen en gebouwd met de beste kwaliteitsmaterialen en kwaliteitscontroles. De ladder is uitvoerig getest en elk ladderdeel wordt geïnspecteerd om te garanderen dat het aan onze strenge kwaliteitsnormen voldoet. - Getest volgens EN-normen
De uitklapbare ladder is getest op belasting volgens EN 131 en andere Europese normen. - 15 jaar garantie
De uitklapbare ladder wordt vervaardigd volgens de hoogste normen en met gebruik van de beste beschikbare kwaliteitsmaterialen. Hierdoor heeft de ladder een lange levensduur.
Dankzij de uitzonderlijke kwaliteit van de ladders kunnen wij een toonaangevende garantie van 15 jaar bieden op alle uitklapbare ladders, -onderdelen en -bevestigingen.
Onze uitklapbare ladders zijn optioneel ook in elke RAL-kleur beschikbaar.
In situaties waar zowel een schacht-, rail- of kooiladder gebruikt kan worden, heeft het gebruik van een kooiladder (= collectieve valbeveiliging) voorrang op schacht- en railladders (= PBM).
Let wel: het is NIET toegelaten van zowel een kooi als een rail te voorzien op een verticale ladder.
Heeft u vragen, graag een offerte of wenst u vrijblijvend info voor uw project?
